55-ваттный CO₂-лазер, рабочая область 600 × 300 мм, скорость гравировки до 1000 мм/с и автоматическая юстировка оптической системы — Bambu Lab представляет R1, свой первый самостоятельный лазерный станок.

Bambu Lab продолжает расширять границы собственной экосистемы. Компания, известная прежде всего своими 3D-принтерами, выходит в новый для себя сегмент и представляет R1 — полноценный CO₂-лазерный станок для резки и гравировки.

Название R1 сопровождается слоганом «A new Ray of making» — «Новый луч для творчества и производства». И это довольно точно отражает идею устройства. Теперь речь идёт не только о создании объектов методом 3D-печати, но и о работе с листовыми материалами, гравировке, резке и персонализации изделий.

При этом R1 — не просто ещё один лазерный станок. Bambu Lab перенесла в него знакомый пользователям подход к автоматизации: камеры, датчики, автоматическая настройка, контроль движения и программная экосистема должны максимально сократить количество рутинных операций.

От 3D-печати — к персональному производству

За несколько лет Bambu Lab изменила представление о возможностях настольной FDM-печати. Автоматизация, высокая скорость, камеры, датчики и программная экосистема сделали процесс создания изделий значительно проще.

Теперь компания делает следующий шаг. 3D-принтер и лазерный станок решают разные производственные задачи. FDM-печать позволяет создавать объёмные детали сложной геометрии, корпуса, крепления, прототипы и функциональные изделия.

Лазер, в свою очередь, работает с листовыми материалами: режет, гравирует и персонализирует уже существующую заготовку. Поэтому эти технологии не столько конкурируют, сколько дополняют друг друга.

На 3D-принтере можно изготовить объёмную основу изделия, а на R1 — вырезать панели, добавить декоративные элементы или нанести гравировку. Или наоборот: создать плоские детали на лазере и объединить их с элементами, напечатанными на 3D-принтере.

Именно такой симбиоз технологий становится одним из самых интересных аспектов появления R1.

Первый самостоятельный лазерный станок Bambu Lab

Лазерная обработка уже появилась в экосистеме Bambu Lab благодаря серии H2. Например, H2D может объединять 3D-печать с лазерной гравировкой и резкой, а также другими инструментами цифрового производства.

Но R1 построен по другому принципу.

Здесь лазер не является дополнительным инструментом 3D-принтера. R1 изначально создан как самостоятельный станок, предназначенный именно для лазерной обработки.

В основе устройства — 55-ваттный CO₂-лазер. Такая технология особенно хорошо подходит для работы с древесиной, акрилом и другими неметаллическими материалами, а также позволяет выполнять гравировку на стекле, камне и некоторых других поверхностях.

Это уже не дополнительная функция принтера, а отдельный производственный инструмент.

55 Вт CO₂ — для резки и гравировки

Главное техническое отличие R1 — 55-ваттный CO₂-лазер.

Станок предназначен для обработки широкого спектра материалов, включая:

дерево и древесные материалы;

окрашенные поверхности и другие подходящие материалы.

Особенно интересна работа с прозрачным акрилом. CO₂-лазер позволяет обрабатывать прозрачные материалы, которые имеют существенные ограничения при использовании некоторых диодных лазеров.

По заявленным Bambu Lab характеристикам, R1 способен выполнять резку до 18 мм фанеры из чёрного ореха и до 20 мм акрила за один проход.

Это расширяет сценарии использования станка далеко за пределы небольших сувениров: R1 можно рассматривать для изготовления декоративных элементов, корпусов, панелей, вывесок, деталей интерьера и других изделий.

Рабочая область 600 × 300 мм — и материалы длиной до 3 метров

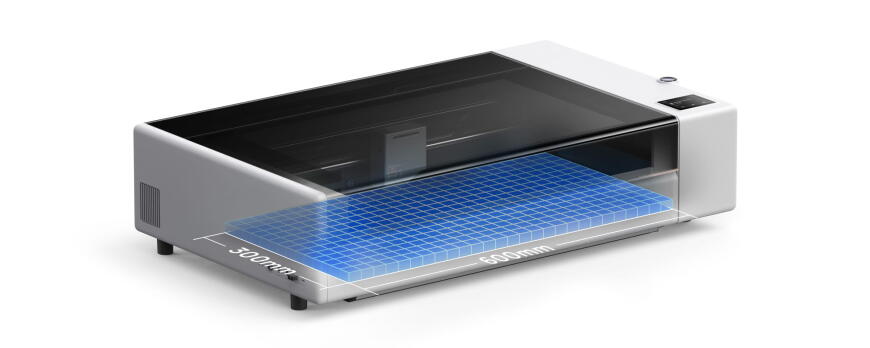

Рабочая область R1 составляет 600 × 300 мм.

Такого формата достаточно для большинства распространённых задач — от небольших изделий и табличек до крупных декоративных элементов, корпусов и панелей. Но при необходимости рабочую зону можно расширить с помощью Conveyor.

Автоматическая подача позволяет работать с материалами длиной до 3000 мм. Заготовка постепенно перемещается через рабочую область, поэтому физический размер изделия может значительно превышать длину стандартного рабочего поля.

Такой сценарий особенно интересен для изготовления длинных панелей, элементов мебели, вывесок, декоративных конструкций и других изделий большого формата.

Автоматическая юстировка: лазер настраивает себя сам

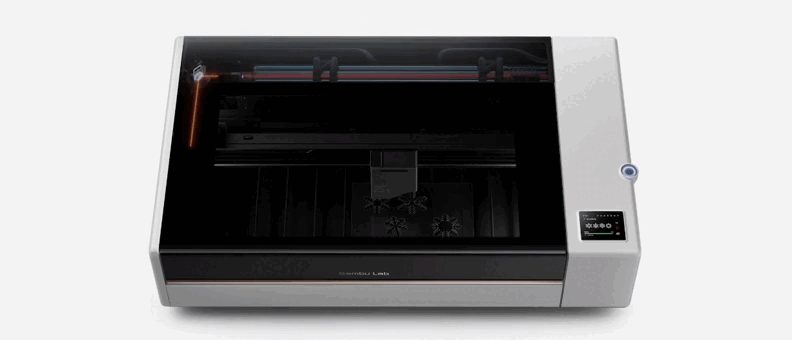

Одна из самых необычных особенностей R1 — Auto Laser Alignment.

В классической CO₂-лазерной системе луч проходит от лазерной трубки к рабочей головке через систему зеркал. Если положение одного из элементов оптического пути изменяется, лазер может потребовать повторной юстировки.

Для R1 Bambu Lab разработала автоматическую систему настройки.

Специальный Laser Alignment Sensor устанавливается на рабочую головку и определяет отклонение лазерного луча. После этого станок автоматически корректирует положение зеркал с помощью моторизованных приводов.

По заявлению Bambu Lab, процедура занимает около одной минуты.

Таким образом, пользователю не приходится вручную настраивать оптический путь и выполнять серию тестовых прожигов перед работой. Это хорошо иллюстрирует общий подход Bambu Lab: максимально сложные технические операции по возможности должны выполняться автоматически.

TriSense: камеры, лазеры и энкодеры

Ещё одна ключевая технология R1 — TriSense System.

Она объединяет несколько систем контроля, которые помогают станку определить положение заготовки, высоту поверхности и положение рабочей головки.

BirdsEye Camera — камера с обзором рабочей области.

Toolhead Camera — камера, расположенная непосредственно на рабочей головке.

Pinpoint Laser — лазерный указатель для точного определения положения.

Distance Measurement Laser — система измерения высоты поверхности.

XY-энкодеры — контроль положения рабочей головки во время перемещения.

Вместе эти элементы позволяют R1 учитывать не только координаты из цифрового файла, но и реальное положение объекта в рабочей зоне.

Гравировка на поверхностях сложной формы

Одна из наиболее интересных возможностей системы позиционирования — работа с криволинейными поверхностями. R1 способен измерять изменение высоты поверхности и корректировать положение рабочей головки во время обработки.

Это позволяет использовать станок не только для плоских листов, но и для таких объектов, как чашки и другие предметы сложной формы. Таким образом, лазерная обработка становится возможной там, где обычная плоская схема «положил лист — запустил гравировку» уже не подходит.

Гравировка и резка по контуру

Камера рабочей головки используется не только для контроля процесса.

R1 способен определять положение и контуры объектов непосредственно в рабочей области, что позволяет выполнять обработку с учётом реальной формы заготовки.

Такой подход может быть полезен для персонализации изделий, резки нестандартных контуров, изготовления декоративных элементов, шильдиков и небольших серий продукции.

Для пользователя это означает меньше ручных операций при позиционировании заготовки: вместо того чтобы точно выставлять объект относительно координат станка, можно использовать систему визуального определения положения.

До 1000 мм/с — высокая скорость гравировки

Максимальная скорость гравировки R1 достигает 1000 мм/с.

Но для лазерной обработки важна не только скорость перемещения. Если головка движется с разной скоростью, материал получает разное количество энергии даже при одинаковой мощности лазера.

Поэтому R1 синхронно регулирует мощность лазера в зависимости от скорости движения.

Это помогает поддерживать более равномерную обработку материала при изменении скорости и при работе со сложными траекториями.

Vibration Compensation — знакомая технология в новом применении

Bambu Lab перенесла в R1 и ещё один принцип, знакомый пользователям её 3D-принтеров, — Vibration Compensation (компенсация вибраций).

Во время работы лазерная головка постоянно ускоряется, замедляется и меняет направление. Эти движения могут создавать механические колебания, которые отражаются на качестве гравировки.

Система анализирует механические резонансы и компенсирует их, помогая сохранять более чистую траекторию движения.

Получается интересный перенос технологий из 3D-печати в совершенно другую область цифрового производства.

Vision Encoder — дополнительный контроль точности

Для задач, где особенно важна точность позиционирования, предусмотрен дополнительный Vision Encoder.

Он используется для калибровки механики и компенсации накопившихся погрешностей движения.

По заявлению Bambu Lab, использование Vision Encoder позволяет поддерживать абсолютную точность позиционирования до 0,1 мм по всей длине перемещения 600 мм.

Vision Encoder приобретается отдельно.

Автоматизация работы с материалами

Bambu Lab стремится упростить не только сам процесс движения лазерной головки, но и подготовку проекта. В экосистеме предусмотрена автоматизация параметров обработки для поддерживаемых материалов Bambu Lab.

Идея здесь та же, что и в 3D-печати: пользователю не нужно каждый раз начинать с нуля и вручную подбирать все параметры.

Вместо сложного набора настроек производитель стремится сделать процесс максимально понятным: выбрать материал, подготовить проект и перейти к обработке.

Безопасность и вентиляция

R1 оснащён несколькими системами безопасности.

В стандартной закрытой конфигурации Bambu Lab заявляет соответствие Class 1 по IEC 60825-1.

автоматическую остановку лазера при открытии крышки;

аварийную кнопку остановки;

опциональную систему автоматического пожаротушения.

Для дополнительной очистки воздуха предусмотрен E1 Pro Air Purifier, который приобретается отдельно.

При использовании лазерного оборудования необходимо учитывать требования производителя к установке, вентиляции, материалам и конкретной конфигурации станка.

Сенсорный экран и контроль состояния

R1 получил собственный сенсорный экран, через который пользователь может контролировать работу оборудования.

На дисплее доступна информация о состоянии системы, процессе автоматической юстировки и других параметрах работы станка.

Это ещё одна деталь, которая вписывается в общую концепцию Bambu Lab: оборудование должно не просто выполнять команды, но и понятно показывать пользователю, что происходит внутри системы.

Что можно делать на Bambu Lab R1?

Возможности R1 позволяют использовать его для самых разных задач.

Резка и гравировка древесных материалов позволяют создавать:

CO₂-лазер особенно интересен для работы с акрилом, включая прозрачный.

С его помощью можно изготавливать:

R1 можно использовать для нанесения изображений, надписей и графики на подходящие поверхности:

другие совместимые заготовки.

С Conveyor можно работать с материалами длиной до 3 метров.

Это открывает возможности для производства длинных панелей, элементов мебели, интерьерного декора, вывесок и других крупноформатных изделий.

Один из самых интересных сценариев — совместное использование R1 и 3D-принтера.

3D-принтер → корпус, крепления, объёмные…
