Полное руководство по 3D-печати методом FDM: от проектирования до готовой детали.

Дата публикации: 11 августа 2026

Вы заканчиваете CAD-модель в пятницу. К понедельнику утром вам нужна функциональная деталь, а не выставочный образец. 3D-печать методом FDM часто является самым быстрым способом достижения этой цели, но переход от экранной модели к пригодной для использования детали требует большего, чем просто нажатие кнопки «экспорт».

Конструкция, игнорирующая диаметр сопла, адгезию слоев и усадку материала, позволит получить деталь, внешне близкую к CAD-модели, но выходит из строя под нагрузкой или не подходит к сопрягаемому компоненту. Разница заключается в деталях.

Как работает FDM 3D-печать

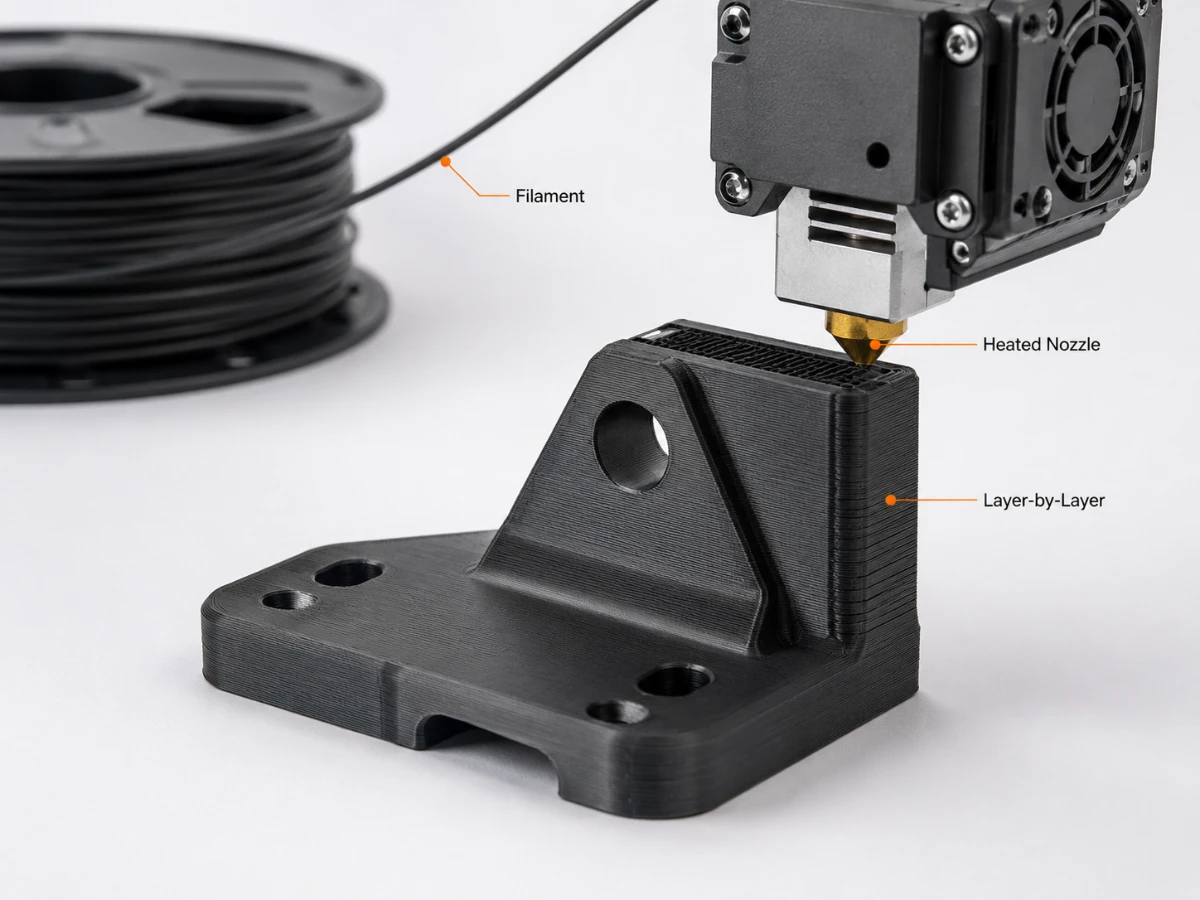

Технология послойного наплавления (FDM) позволяет создавать детали путем расплавления термопластичной нити и ее экструзии через нагретое сопло, перемещающееся по осям X и Y, с послойным нанесением материала на рабочую платформу.

Низкая стоимость материалов, большой объем печати и широкий диапазон термопластов делают технологию FDM наиболее доступной для 3D-печати при прототипировании и мелкосерийном производстве.

Проектирование детали для 3D-печати методом FDM.

В технологии FDM существуют геометрические ограничения, обусловленные диаметром сопла, адгезией слоя и силой тяжести. Приведенные ниже правила предполагают сопло диаметром 0.4 мм и высотой слоя 0.2 мм. Фактические ограничения зависят от ширины экструзии, материала и настроек принтера.

толщина стенки . Около 0.8 мм Это полезная отправная точка для двух периметров с соплом 0.4 мм, в зависимости от ширины экструзии. Для функциональных деталей, 1.2 мм или более Предоставляет дополнительный материал, но грузоподъемность и водонепроницаемость должны быть проверены для конкретной модели.

Нависания и перемычки. A свес под углом 45 градусов Это полезная консервативная отправная точка для определения необходимости использования поддержек, но фактический предел зависит от материала, охлаждения, размера сопла и настроек печати. ​​Короткие мостики толщиной около 10–15 мм могут печататься без поддержки на хорошо настроенном оборудовании. Разработка самоподдерживающейся геометрии сокращает время печати, расход материала и количество следов на поверхности.

Отверстия и зазоры. Напечатанные отверстия часто получаются немного меньше нужного размера. При необходимости используйте калиброванную компенсацию CAD-модели или просверлите и разверните критически важные отверстия. Для сопрягаемых или подвижных деталей используйте примерно... Зазор от 0.3 до 0.4 мм Это полезный тест для проверки начальной точки закалки латунных вставок, а не универсальное правило. Посадку с натягом также следует сначала откалибровать на образце. Резьбовые функции Лучше работают при больших размерах; термообработанные латунные вставки Они более надежны для многократной сборки.

Текст и углы. Размер текста зависит от диаметра сопла, ориентации и шрифта, поэтому мелкие детали следует протестировать перед началом производства. Острые внутренние углы могут концентрировать напряжение — добавляйте скругления там, где это необходимо для прочности, выбирая радиус в соответствии с геометрией детали и нагрузкой.

Выбор подходящего материала для FDM-печати

Начните с определения того, для чего предназначена деталь, а затем подберите к ней подходящие компоненты. 3D печатный материал в соответствии с этим требованием.

Деталь должна выдерживать воздействие высоких температур.

PLA лучше всего подходит для применения при относительно низких температурах. ABS и ASA обладают более высокой термостойкостью, при этом ASA обеспечивает дополнительную защиту от перепадов температур. улучшенная устойчивость к ультрафиолетовому излучению и атмосферным воздействиям. Поликарбонат обеспечивает еще один шаг вперед в повышении тепловых характеристик. Для более сложных высокотемпературных применений промышленные системы FDM могут обрабатывать такие материалы, как PEI и PEEK. Температура высокой температуры не должна рассматриваться как то же самое, что и температура непрерывной эксплуатации.

Данная деталь несет механическую нагрузку.

ПЭТГ сочетает в себе ударопрочность, низкую деформацию и хорошую адгезию слоев, что делает его полезным для изготовления крепежных элементов и кронштейнов. Нейлон обеспечивает хорошую износостойкость для шестерен и шарниров, но он... чувствительны к влаге и должны быть высушены. в соответствии с рекомендованными поставщиком филамента условиями. PA-CF обеспечивает высокая жесткость при малом весе и может заменить алюминий в некоторых приспособлениях и шаблонах. Это один из нескольких вариантов. передовые материалы для 3D-печати используется для сложных задач.

Деталь должна обладать гибкостью или химической стойкостью.

Выбор материала зависит от того, что является основным требованием: гибкость или устойчивость к воздействию окружающей среды.

Для гибких деталей: ТПУ подходит для прокладок, уплотнений и рукояток, при этом распространенные марки ТПУ для FDM-печати варьируются от Shore 85A до 95A. Как правило, для его использования выгодно использовать более медленную печать и контролируемое втягивание нити, хотя настройки зависят от материала и конструкции экструдера.

Для обеспечения общей химической или влагостойкости: ПЭТГ устойчив ко многим распространенным химическим веществам и относительно прост в печати.

Для повышения химической стойкости: Полипропилен (ПП) хорошо зарекомендовал себя во многих сложных условиях, но надежная печать с его использованием на настольных компьютерах может быть более сложной задачей.

В таблице ниже эти варианты представлены наряду с другими распространенными материалами для FDM-печати, что позволяет провести более широкое сравнение.

Таблица справочных материалов

Эти значения представляют собой скорее диапазоны, чем технические характеристики. Для стандартного прототипирования PLA хорошо подходит для концептуальных моделей, PETG — для многих функциональных прототипов, а инженерные материалы, такие как нейлон или PA-CF, — когда требуются более высокие механические характеристики.

Подготовка файла к печати

После выбора материала следующим шагом является преобразование CAD-модели в инструкции, готовые к печати. ​​Подготовьте файл следующим образом:

Экспорт CAD-модели в формате STL или 3MF.

Установите подходящее разрешение сетки. Допустимая погрешность аккорда составляет примерно 0.01 к 0.05 мм В целом, этого достаточно для детализированных деталей, изготовленных методом FDM, хотя требуемое разрешение зависит от геометрии.

Убедитесь, что сетка водонепроницаема. и без ошибок, которые могли бы повлиять на…
