Зачем печатать детали на 3D-принтере под углом 45 градусов

На первый взгляд идея выглядит странно. Зачем при 3D-печати ставить деталь на стол под углом, уменьшать площадь контакта со столом и выращивать вокруг неё дополнительные поддержки, если модель можно спокойно положить плашмя? Для декоративной фигурки подобный вопрос вполне справедлив, но с функциональными деталями ситуация сложнее.

FDM -принтер создаёт изделие слоями, поэтому готовая деталь получается анизотропной. Внутри одного слоя пластиковые линии способны выдерживать серьёзную нагрузку, а связь между соседними слоями зачастую оказывается слабее. Правильная ориентация модели позволяет направить слои так, чтобы нагрузка не пыталась просто оторвать один от другого.

Почему поворот на 45 градусов способен сделать деталь прочнее

Показательный пример дают корпуса, кронштейны и другие детали с тонкими рёбрами или выступами. Если напечатать такое изделие в неудачной плоскости, основание ребра может пройти почти точно по границе нескольких слоёв. Получается своеобразная линия отрыва с небольшой площадью соединения, по которой выступ сравнительно легко обламывается.

Именно такой случай разобран в исходном материале. У детали, напечатанной обычным способом, выступающие элементы отламывались руками. После поворота модели примерно на 45° слои пересекали место соединения иначе, а выступ постепенно становился частью основного тела. Для разрушения аналогичного элемента уже потребовалось заметно большее усилие.

Однако правило «45° всегда прочнее» неверно. Если длинную простую деталь растягивают вдоль её оси, печать плашмя часто даёт более высокую прочность, поскольку нагрузку принимают непрерывные линии пластика. Исследования PLA , PETG и инженерных полимеров регулярно показывают сильную зависимость результата от направления нагрузки, материала, периметров и внутреннего заполнения.

Поэтому выбирать нужно не красивую цифру в окне поворота, а расположение будущей линии разрушения. Если сила пытается разъединить соседние слои, ориентацию желательно изменить. Иногда достаточно 20–30°, иногда удобнее 45°, а для другой модели оптимальным окажется положение на боку.

Кто печатает под углом и чем приходится за это платить

Такой приём чаще нужен при изготовлении функциональных изделий: кронштейнов, креплений, защёлок, рычагов, корпусов, деталей роботов и другой механики. Особенно внимательно ориентацию выбирают при работе с жёсткими композитными филаментами . Высокая прочность самого материала не отменяет слабого места между слоями.

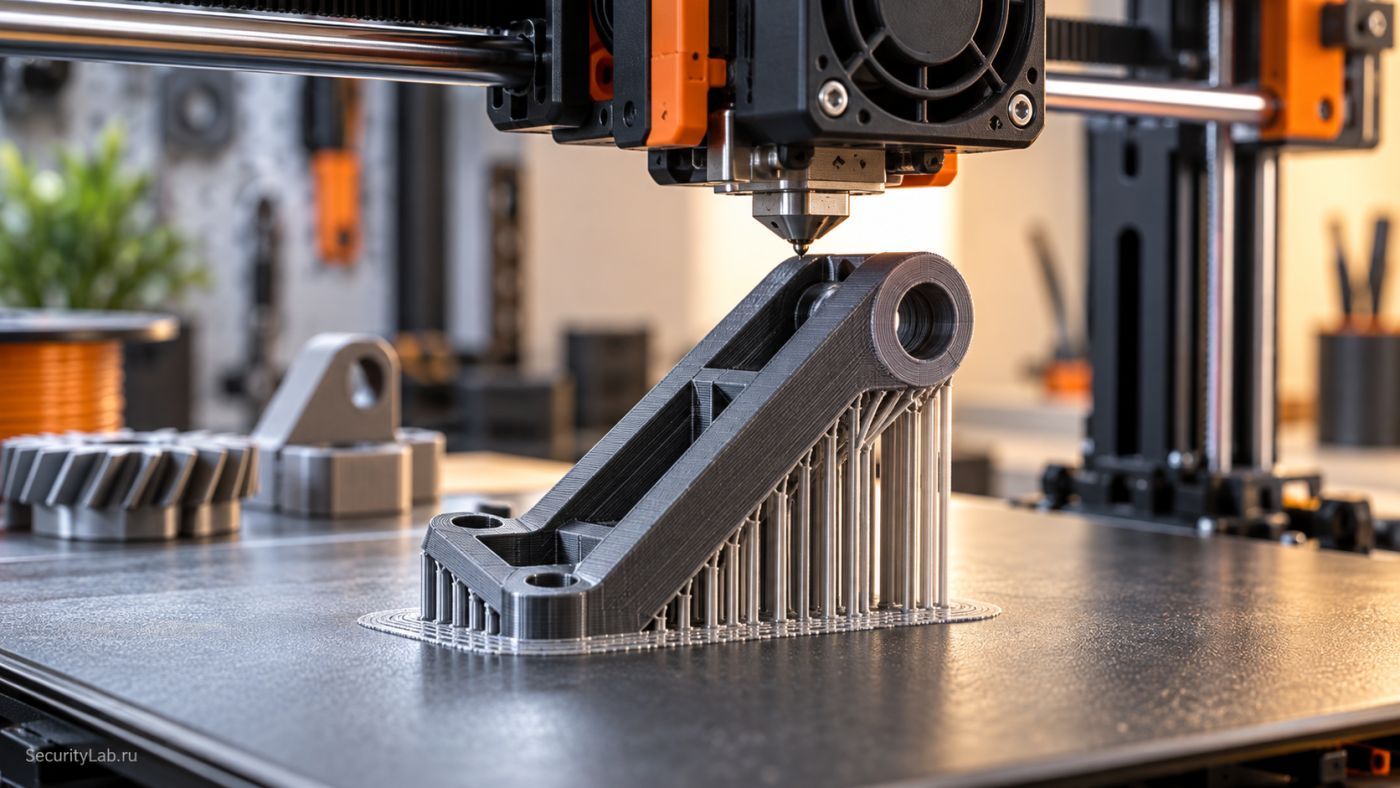

Цена наклонной печати хорошо заметна ещё до запуска принтера. Модель становится выше, растёт время работы, увеличивается расход филамента, а нижняя поверхность может получить следы от поддержек . Небольшая площадь основания также повышает риск отрыва от стола, поэтому для высокой наклонённой детали нередко нужен brim.

Как наклонить модель и правильно включить поддержки

Сложного моделирования не требуется. STL или 3MF открывают в PrusaSlicer, OrcaSlicer, Bambu Studio либо другом привычном слайсере, выбирают инструмент вращения и поворачивают деталь вокруг нужной оси. После этого полезнее всего открыть послойный просмотр и посмотреть, как проходят периметры через потенциально слабые места.

Угол 45° служит удобной отправной точкой, но одновременно создаёт новые нависания. Для FDM часто используют правило примерно 45°, хотя реальная способность принтера печатать нависающие стенки зависит от высоты слоя, ширины линии, охлаждения, скорости и пластика. Хорошо настроенная машина способна уверенно проходить более сложную геометрию.

Поверните модель и проверьте послойный просмотр, особенно основания рёбер, отверстия и тонкие выступы.

Включите автоматическую генерацию поддержек. Если все проблемные места доступны снизу, попробуйте режим «только от стола».

Для сложной геометрии попробуйте древовидные или Organic-поддержки. Под широкими плоскими нависаниями обычная Grid или Snug зачастую стабильнее.

Начните с порога нависания около 45° и обязательно посмотрите результат в предпросмотре. Названия и направление шкалы отличаются между слайсерами.

Добавьте верхние интерфейсные слои. Два или три слоя обычно дают хороший стартовый баланс между качеством поверхности и лёгкостью удаления.

Настройте вертикальный зазор между поддержкой и моделью. В PrusaSlicer разработчики называют рабочей отправной точкой примерно 50–75% высоты печатного слоя.

Если наклонённая модель или высокая поддержка касается стола маленькой площадью, добавьте brim.

Не стоит сразу выкручивать плотность поддержек вверх. Плотная конструкция расходует больше пластика и может буквально привариться к поверхности. Гораздо полезнее хороший верхний интерфейс и достаточная устойчивость основания. Для длинных тонких опор также можно снизить скорость или выбрать более жёсткий рисунок.

Поддержки при этом не усиливают готовую деталь. Их задача заканчивается в момент завершения печати. Они лишь удерживают пластик там, где новый слой иначе пришлось бы укладывать почти в воздухе. Прочность самого изделия определят ориентация слоёв, число периметров, геометрия, материал и режим печати.

Стоит ли специально печатать всё под 45 градусов

Нет. Наклон полезен как инженерный инструмент, а не как универсальный профиль качества. Перед печатью функциональной детали проще мысленно представить, куда её будут тянуть, сгибать или ударять. Затем модель стоит развернуть так, чтобы основная нагрузка проходила вдоль напечатанных линий и периметров, а не раскрывала изделие между слоями.

Для небольшого декоративного объекта лишние поддержки и дополнительное время могут вообще ничего не дать. Для кронштейна с тонким ребром один поворот модели способен радикально изменить характер разрушения. В подобных случаях несколько минут в слайсере полезнее, чем попытка компенсировать плохую ориентацию сотней процентов заполнения.

FAQ: часто задаваемые вопросы

Наклон меняет направление печатных слоёв относительно будущей нагрузки. Для деталей с рёбрами, выступами и другими слабыми элементами такой поворот может убрать опасную линию межслойного разрушения и заметно повысить прочность.

Нет. Результат зависит от направления нагрузки и формы изделия. Простая деталь, напечатанная плашмя вдоль направления растяжения, может оказаться прочнее наклонённой. Ориентацию выбирают под конкретное слабое место.

Около 45° можно использовать как исходный ориентир, но фиксированной границы нет. Хорошее охлаждение, небольшая высота слоя и настроенная скорость позволяют печатать более сложные нависания. Итог лучше проверять тестовой моделью именно на своём принтере.

Для локальных выступов и сложных контуров удобны Organic или Tree. Под крупными плоскими поверхностями обычные Grid или Snug могут оказаться устойчивее. После нарезки нужно проверить, нет ли слишком длинных и тонких опор.

Не нужно чрезмерно повышать плотность. Лучше настроить интерфейс между опорой и моделью и оставить небольшой Z-зазор. Для PrusaSlicer отправной точкой служит расстояние около 50–75% высоты слоя, после чего параметр корректируют под конкретный материал и принтер.
